Les équipes motorisées sont des dispositifs de levage permettant de fixer des équipements scéniques (décors, écrans, rideaux,…) sur des porteuses depuis le plateau pour ensuite les manœuvrer verticalement.

Toutes nos équipes motorisées sont dotées de dispositifs de sécurité (motoréducteur frein, frein de sécurité, système anti-dégorgement des câbles, détecteurs de fin de course haut et bas, détecteur de surcourse, détecteur de mou de câble, détecteur de surcharge) et sont conformes à la directive machine 2006/42/CE. En option, elles peuvent également être équipées d’un variateur de fréquence (pour la vitesse variable), d’un codeur de position absolu (pour la gestion de l’altimétrie) et d’un peson (pour la lecture de charge).

Pour piloter des spectacles avec mouvements en jeu, la sécurité des personnes situées sous les charges en mouvement est assurée par :

• Le niveau de performance de chaque fonction de sécurité qui est déterminé par une analyse de risques dépendant de l’installation et du cas d’utilisation UC3, UC4 ou UC5.
• Le système de pilotage, conforme aux exigences des annexes de la norme NF EN 17206, qui garantit que le niveau de performance requis pour les fonctions de sécurité est atteint (certaines fonctions de sécurité doivent atteindre le niveau de performance SIL3 – Pl e).

Point important :

Les fonctions de sécurité sont assurées par des automates et dispositifs industriels standards du marché, ce qui est une garantie de pérennité de la performance de l’installation. En effet, une telle installation, dont la durée de vie peut atteindre 30 ans, doit pouvoir être si nécessaire réparée par une tierce partie. C’est le cas de nos installations, car en cas de défaillance d’un composant de sécurité, le diagnostic, le remplacement et le paramétrage du nouveau composant peuvent être effectués par un automaticien industriel. Ce qui n’est pas le cas des installations mettant en œuvre des cartes d’axes ou autres composants propriétaires pour lesquels seul le fournisseur d’origine sera en mesure d’effectuer toute réparation.

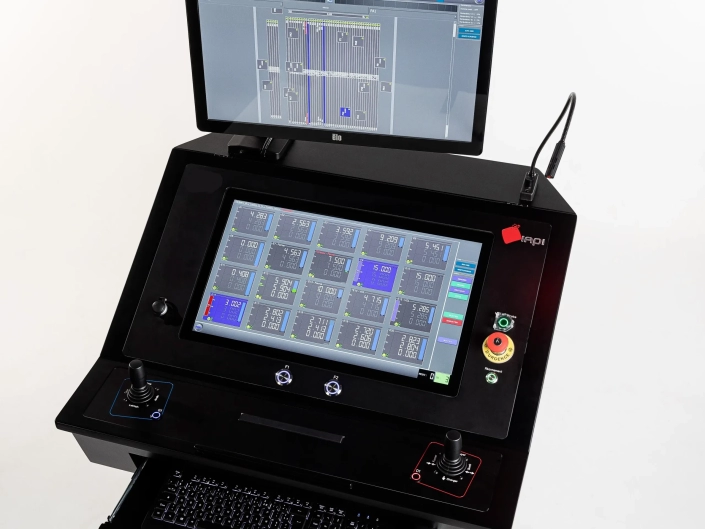

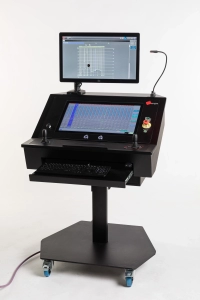

Le pupitre principal, filaire, est positionné sur scène. Il intègre deux écrans et deux joysticks paramétrables (assurant également la fonction « homme mort ») pour effectuer les manipulations de base (sélection de motorisations, visualisation, mouvements manuels), enregistrer et restituer les mouvements de la machinerie.

• Des motorisations à vitesse fixe.
• Des motorisations à vitesse variables jusqu’à 2 m/s (vitesse supérieure possible en option).
• Les défauts éventuels de frein, de surcharge, de sous-charge, de variation de vitesse, d’altimétrie, etc.

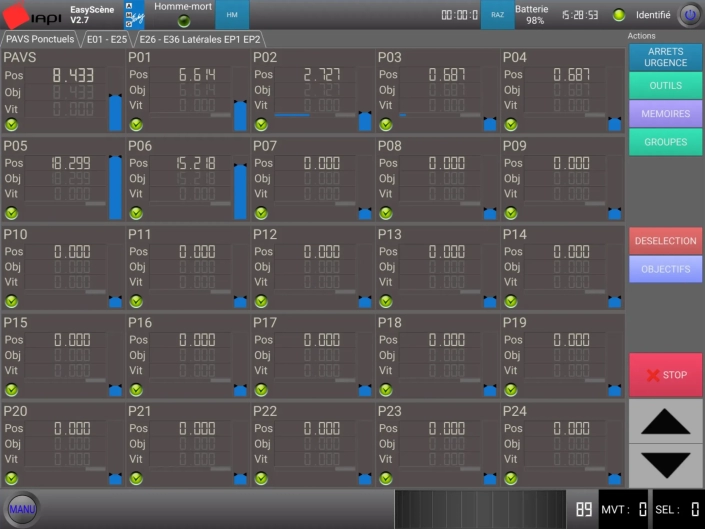

• L’ensemble des paramètres de mouvement, en permanence et en temps réel.
• Le groupage pour faire fonctionner en simultanéité des équipes à vitesse fixe et variable.
• La synchronisation de mouvements des équipes à vitesse variable, en fonction de l’altimétrie ou du temps de déplacement.
• La définition et la mémorisation des butées d’utilisation (butées logicielles à l’intérieur de la course définie par les butées mécaniques) pour chaque équipe.
• La vitesse maximale pour chacune des équipes. Cette limitation temporaire est liée au type de matériel accroché sur la porteuse ou à la charge embraquée.
• L’inhibition d’une motorisation, action permettant d’interdire temporairement l’utilisation d’une motorisation et d’en interdire sa mise en service inopinée.
• La programmation, l’enregistrement et la restitution des effets de la machinerie scénique :
  • Pour chaque motorisation, préparation d’un effet avec côte altimétrique à atteindre, vitesse ou durée du déplacement, accélération et décélération, délai de démarrage par rapport au lancement du mouvement.
  • Mémorisation du déplacement d’une ou de plusieurs motorisations et restitution de façon automatique de cet effet.
  • Enregistrement d’une suite d’effets pour former une séquence.
  • Appel d’un quelconque mouvement enregistré pour exécution.
  • Mémorisation de l’ensemble des effets d’un spectacle.

Le système permet un diagnostic à distance, ainsi que la télémaintenance de l’automate, via une connexion Internet.
